Čipy moderných grafických kariet a procesorov dosahujú hustotu odpadového tepla, ktorá sa v prepočte na plochu vyrovná povrchu jadrového reaktora. Tradičné medené základne a klasické heatpipe trubičky už často nestíhajú teplo z takto malého bodu (hotspotu) dostatočne rýchlo odvádzať. Na Middle-Zone sme sa pozreli pod pokrievku Vapor Chambers – odparovacích komôr. Vysvetlíme vám termodynamiku fázových premien pri zníženom tlaku, význam kapilárnych štruktúr a dôvody, prečo je táto 2D technológia kľúčom k udržaniu špičkového výkonu moderného hardvéru.
Smerová limitácia: Prečo klasické heatpipe narážajú na strop
Klasická heatpipe (tepelná trubica) je v podstate jednorozmerný (1D) vodič tepla. Ide o uzavretú medenú trubičku, v ktorej sa pod nízkym tlakom odparuje a kondenzuje pracovná kvapalina (zvyčajne destilovaná voda).
Ak však máte čip s plochou len pár milimetrov štvorcových, z ktorého potrebujete okamžite vyžiariť 300 W tepla, vzniká takzvaný hotspot (lokálne prehriate miesto). Klasické heatpipe majú problém:
Obmedzená dotyková plocha: Na malý čip dokážete fyzicky priložiť len obmedzený počet trubičiek (napr. 3 až 4 vedľa seba).
Jednosmerný prenos: Teplo sa šíri takmer výhradne v osi trubice. Okrajové časti chladiča zostávajú nevyužité, kým stredový bod dosahuje kritické teploty.
Dvojrozmerná mágia: Ako funguje Vapor Chamber

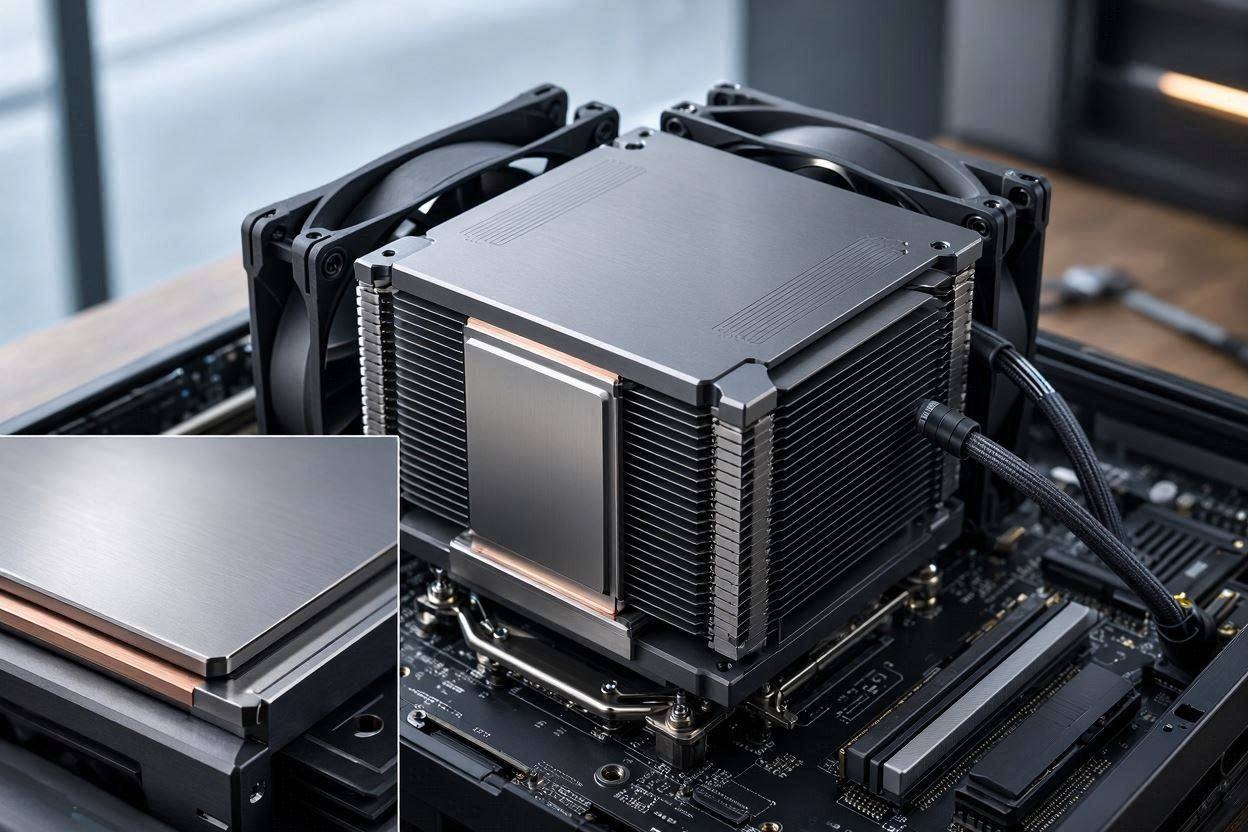

Vapor Chamber stavia na rovnakom termodynamickom princípe ako heatpipe, no mení geometriu z 1D trubice na dvojrozmernú (2D) plochú komoru. Tá pokrýva celú plochu kremíkového čipu aj s jeho okolím (napr. pamäťami VRAM a napájacou kaskádou VRM).
Fyzikálny cyklus vnútri komory prebieha v uzavretej slučke:
1.Odparovanie pri nízkej teplote: Nízky bod varu vďaka vákuu.
Vnútro Vapor Chamber je evakuované na veľmi nízky tlak (vákuum). Vďaka tomu voda v komore nevrie pri 100 °C, ale sa začína odparovať už pri teplote okolo 30 °C až 40 °C. Akonáhle čip vyžiari teplo, kvapalina nad ním sa okamžite mení na paru.
2.Bleskové rozptýlenie pary do strán: Izochorické rozpínanie plynu.
Vzniknutá para sa vráti do priestoru komory a pod tlakovým rozdielom sa rozpína všetkými smermi rovnomerne (2D šírenie). Namiesto prenosu tepla len jedným smerom sa tepelná energia okamžite distribuuje po celej ploche odparovacej komory.
3.Kondenzácia na vrchnej strane komory: Fázová premena späť na kvapalinu.
Na vrchnej strane komory, ktorá je v priamom kontakte s masívnym hliníkovým rebrovaním chladiča, para odovzdá svoje skupenské teplo (latentné teplo vyparovania) a skondenzuje späť na kvapalné kvapky.
4.Kapilárny návrat kvapaliny (Wick): Pohyb proti gravitácii.
Skondenzovaná voda sa musí vrátiť späť k najhorúcejšiemu miestu nad čipom. O to sa stará vnútorná spórovitá štruktúra (wick) – napríklad spekaný medený prášok alebo jemná medená sieťka. Vďaka kapilarite (vzlínavosti) sa kvapalina nasiakne späť do stredu komory aj proti pôsobeniu gravitácie.
Prečo Vapor Chamber valcuje tradičné medené bloky?
Prečo nepoužiť jednoducho masívny blok čistej medi? Medze tepelnej vodivosti samotnej medi je približne 400 W/(m·K). To je síce na pevný kov vynikajúce číslo, no fázová premena kvapaliny vo Vapor Chamber dokáže vytvoriť efektívnu tepelnú vodivosť na úrovni 2000 až 5000 W/(m·K).
Vďaka tejto vlastnosti dokáže Vapor Chamber vyrovnať teplotné rozdiely po celej ploche chladiča. Namiesto toho, aby boli rebrá priamo nad čipom vriace a okrajové vlažné, celý chladič odovzdáva teplo do okolia s rovnakou efektivitou.
Inžinierstvo na hranici možností
Odparovacie komory boli kedysi rezervované pre servery a kozmický priemysel. Dnes ich nájdeme v high-end grafických kartách aj v tenkých vlajkových smartfónoch.
Výroba Vapor Chamber však vyžaduje extrémne presné zváranie (často laserové alebo difúzne), bezchybné vytvorenie vákua a dokonalé vyčistenie vnútra. Ak do komory prenikne hoci len mikroskopické množstvo vzduchu alebo nečistôt, kapilárny cyklus zlyhá a komora stráca svoje vlastnosti. Je to dôkaz, že moderný chladič už nie je len „kusom tvarovaného kovu“, ale precíznym tepelným strojom.
Záver
Boj s odpadovým teplom je primárnym limitom dnešnej mikroeletroniky. Vapor Chambers ukazujú, že namiesto zväčšovania rozmerov chladičov je inteligentnejšie využiť fyzikálne vlastnosti fázových premien. Vďaka tejto technológii dokážu naše grafické karty a procesory pracovať na vysokých frekvenciách bez toho, aby po pár minútach narazili na svoje teplotné limity.
